及设施的矢量化绘制及管理功能、各类专题图绘制及管理功能、电缆沟道综合信息查询功能等。需要绘制的电缆设备及设施包括：电缆、刀闸、电缆分支箱、避雷器、压力箱、接地箱、电缆接头、电力管、电力沟、沟槽、电力井、通风亭（通风孔）、变电站、终端站、电缆小间等。

需要绘制的专题图包括：沟道断面图、管道断面图、沟道纵断面图、电缆井纵断面图、沟道系统图；电缆沟道综合信息查询，主要实现电缆基本信息、沟道基本信息、沟道使用信息和沟道专题图等信息的综合展示，为电缆管理人员提供全面的信息，作为电缆管理人员制定管理决策的依据。

4、搭建电缆WebGIS查询子系统

WebGIS查询子系统依托IE运行，客户端无需安装专用软件，只要安装了Internet Explorer即可使用本系统的功能，而Internet Explorer已经内置于Windwos操作系统内，因此WebGIS查询子系统是一个完全免安装的系统。

通过Web查询子系统，可以查询到各种电缆信息、浏览电缆图及各类专题图，但是无法对图形进行修改，搭建WebGIS查询子系统的目的就是满足数据查询类用户的要求，以降低系统的维护难度和维护工作量。

5、移动端系统

开发移动手持端系统，实现移动端数据上传，并在GIS图上展示采集到的当前数据

6、实现与相关系统的接口

    支持与现有系统数据交换，这样可以简化管理人员的日常工作。

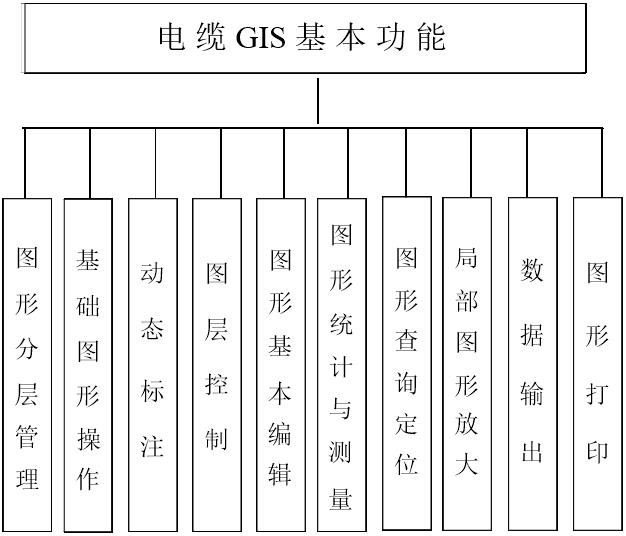

二、GIS基本功能

2.1.1背景图分层信息

 系统的地理背景图层应支持多种比例尺精度的电子地图，可以选用各种坐标系下的1:10,000、1:2,000比例尺测绘精度的地形图。

 电网覆盖范围内应该采用1:10,000比例尺精度地形图，市区及郊区的主要城镇应满足1:2,000比例尺精度地形图。

 地理背景支持不同精度背景图形的添加、修改、更新。并能提供工具进行分析校核保证数据的正确性和一致性。

地形图应该包括以下图层要素：地名、地物点、建筑物、机关单位、植被、沟渠、湖泊、水库、池塘、铁路、道路（路名、道路中心线、道路边线）、桥梁、绿地、河流、行政区界、地面高程。

2.1.2电缆分层信息

 根据电力设施的不同类别、不同的电压等级结合便于建立电网拓扑关系，致力于建设合理的电网GIS图层结构，符合生产管理要求，划分为电缆图层组、变电站一次接线图层、系统各类专题图图层。

 为了在地图上使表示某个面状设施，中心标注的名称能随着图形比例的变化、图形的角度倾斜变化，保持中心标注的位置始终在中心，引入点状图符功能，用来作为控制和满足图形的变化带来的中心标注位置的变化。

2.1.3基础图形操作

在电网图、一次接线图上提供漫游、开窗、放大、缩放操作，浏览电网设施、线路类型、分布情况等，并提供鹰眼图，方便全貌浏览，通过鹰眼图取景框的移动、放大、缩小操作，主视窗内将显示相应部分。

2.1.4动态标注

1. 线路名称和道路名称动态显示，妥善处理图形上文字标注；漫游、局部开窗放大图形，其上标识文字不丢失，标注垂直于线的方向。

2. 能够根据需要，在地图的电力设施图层，选择线路或设备的一个或多个属性进行标注显示。

2.1.5图层控制

1. 图形元素的颜色、符号、线型、填充风格、字体大小可以根据图形属性、图层名称自由选择修改。

2. 定义图层可见范围，选择标注字段，设置标注。

3. 同一图层根据设备属性进行过滤，显示/隐藏某些设备。

2.1.6图形基本编辑

  提供点、线、面编辑修改工具，可在地理背景图上增加和删除、修改建筑物、地物点、街道等基础地理信息。为了方便绘图，提供点、线的自动捕捉。

2.1.7图形统计与测量

A． 提供度量尺功能，方便图形上测距。

B． 提供面积测量功能，查询面积。

C． 可在地图上指定区域并统计出该区域内各种电气设备数量、位置。

D． 可根据行政区，街区，产权范围内的设备情况统计查询并统计出符合条件的设施。

2.1.8图形查询定位

1. 可对道路、地名、变电站、电缆等进行查询定位。

2. 在电缆图、接线图、查询设备相关的属性信息。

3. 可以对指定地图区域内的电力设备信息进行查询统计。

4. 可以通过设备名称或编号能迅速查到该设备的空间信息和相关属性信息。

5. 提供对地物、道路、线路等设施的周边数据信息进行查询。

6. 可以通过一次接线图查询变电站设备信息。

7. 提供通过线路查询线路相关的信息，如电缆分支箱、电缆头等。

2.1.9局部图形放大

在浏览全局图形的同时，提供了放大镜工具，实现局部图形的放大，能在统览全局图形时，可查看某一局部详细信息。

2.1.10数据输出

应支持各种标准格式输出。如JPEG、SVG、PDF等文件格式输出。

2.1.11图形打印

1. 能够设置打印样式、纸张大小、添加说明文字进行打印。

2. 能支持打印机、绘图仪、网络打印。

3. 打印输出能进行授权控制。
